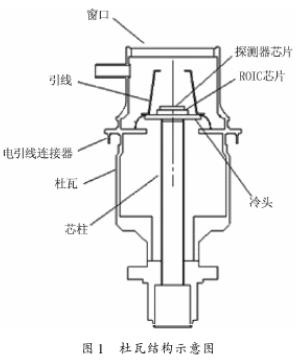

微型杜瓦中的金屬引線是跨接在探測器芯片以及陶瓷引線環之間，用來為探測器芯片提供數字以及模擬信號，并將探測器組件的輸出信號導出的。其結構圖示意圖如下圖1所示。

  紅外探測器的電連接屬于微電子封裝的范疇，通過金屬絲鍵合實現探測器與外部電信號的傳遞。合適的電連接工藝操作下，這種柔性金屬絲連接方式抗震動沖擊的能力很強。

  金屬引線除具有電連接作用外，還存在一定熱耗。金屬引線焊接的長度、直徑和材料都決定了熱耗的大小，但總體算下來，金屬引線傳熱只有幾十毫瓦。與微型杜瓦內的其他熱耗相比相差較大。

  下圖2所示為某探測器組件金屬引線連接的實物圖。
