雙光束主動紅外探測器由投光器（T）和受光器（R）兩部分組成。

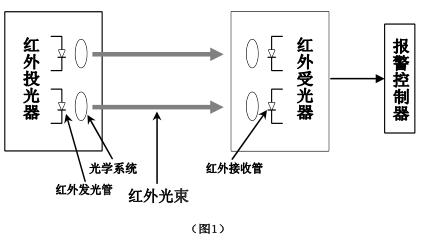

  由投光器發射出兩束紅外光，受光器在另一端接收由投光器發出的紅外光輻射能量，并經過光電轉變?yōu)殡娦盘?hào)，此電信號經過適當處理后再送往報警控制器電路，如圖所示：

  因?yàn)榧t外光不可見光，所以在投光器和受光器之間構成了一道人眼看不同的封鎖線，當有人穿越或阻擋紅外光時，受光器輸出的電信號會發生變化，從而啟動報警控制器發出報警號。
